외부전원법 소개

HOME > 전기방식소개 > 외부전원법 소개

전기방식의 종류

Element 희생양극식 (Secrificial anode system) 외부전원식 (Impressed current system)
양극 종류 Mg Anode, Al Anode, Zn Anode 등 H.S.C.I Anode, M.M.O Anode 등
시공법 - Deep Well Bed, Shallow Bed
장점
  • 시공간편
  • 인위적 유지관리 불필요
  • 전력 불필요
  • 위험지염 설치 시 이상 무
  • 기존시설물에 시공 가능
  • 별도의 설치장소 불필요
  • 전류분포 균등
  • 과다방식에 대한 염려 없음
  • 인접한 타 시설물에 영향 없음
  • 내소모성 양극사용으로 양극 수명 길다
  • 전류의 인위적 조절 가능
  • 협소한 장소에 유용
  • 자동화 방식 가능
  • 저항 높은 환경에 유용
  • 방식 범위가 큼
단점
  • 설치 후 전류조절 불가능
  • 방식범위 작음
  • 설치개소 많음
  • 저항 높은 지역에 비경제적
  • 환경변화에 따른 전류조정 불가능
  • 긴 수명을 요하는 협소한 장소는 양극의 부피증가로
  • 설치 곤란
  • 항상 전원공급 필요
  • 전력비 계속 지출
  • 유지관리 필요
  • 설치위치 토지점용 필요
  • 인접한 타 시설물에 대한 간섭영향 줄 수 있음

외부전원식 시공절차 (Deep Well Bed)

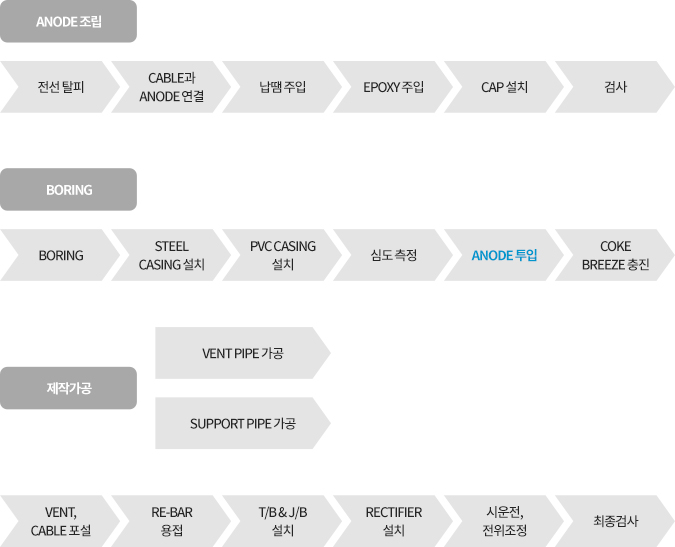

WORK PROCESS

  • ANODE 조립
    • 전선탈피

    • CABLE과
      ANODE 연결

    • 납땜 주입

    • EPOXY 주입

    • CAP 설치

    • 검사

  • BORING
    • BORING

    • STEEL

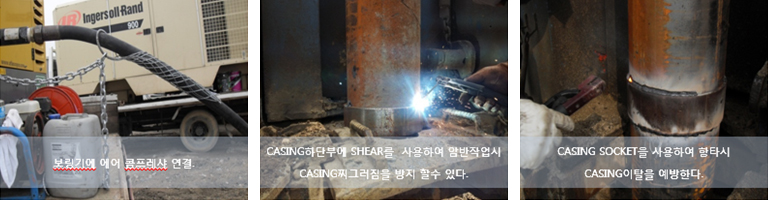

      CASING 설치

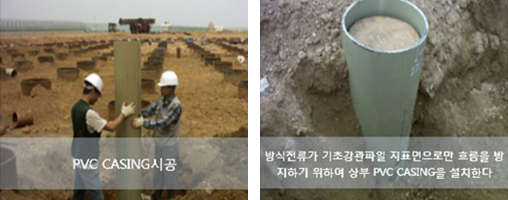

    • PVC CASING
      설치

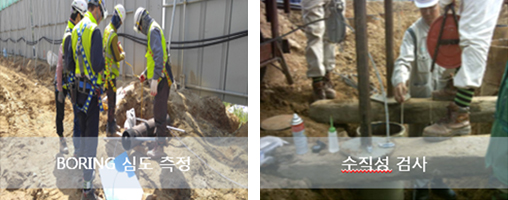

    • 심도 측정

    • ANODE 투입

    • COKE
      BREEZE 충진

  • 제작가공
    • VENT PIPE 가공

    • SUPPORT PIPE 가공

  • VENT,
    CABLE 포설

  • RE-BAR
    용접

  • T/B & J/B
    설치

  • RECTIFIER
    설치

  • 시운전,
    전위조정

  • 최종검사

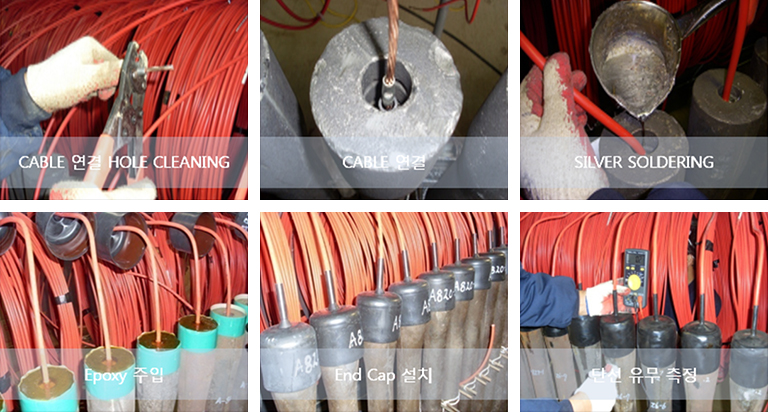

ANODE 조립

BORING

BORING 후 강관 절연

BORING HOLE 검사

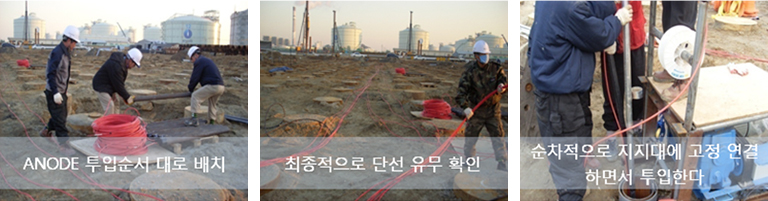

ANODE 투입

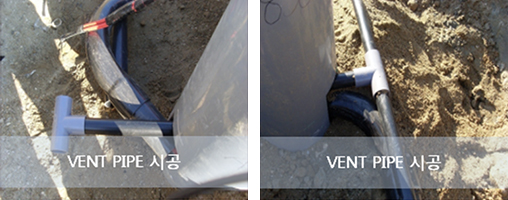

외부 VENT PIPE 시공

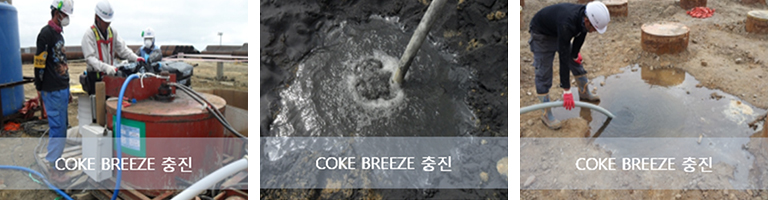

Coke Breeze 충진

NEGATIVE CABLE 작업

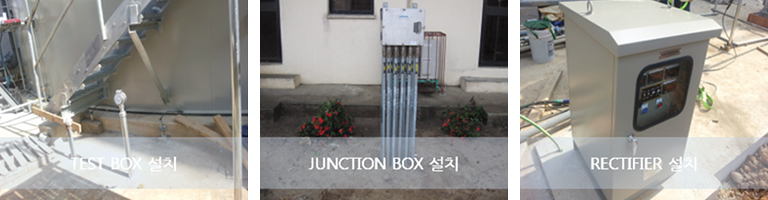

T/B & J/B & Rectifier 설치

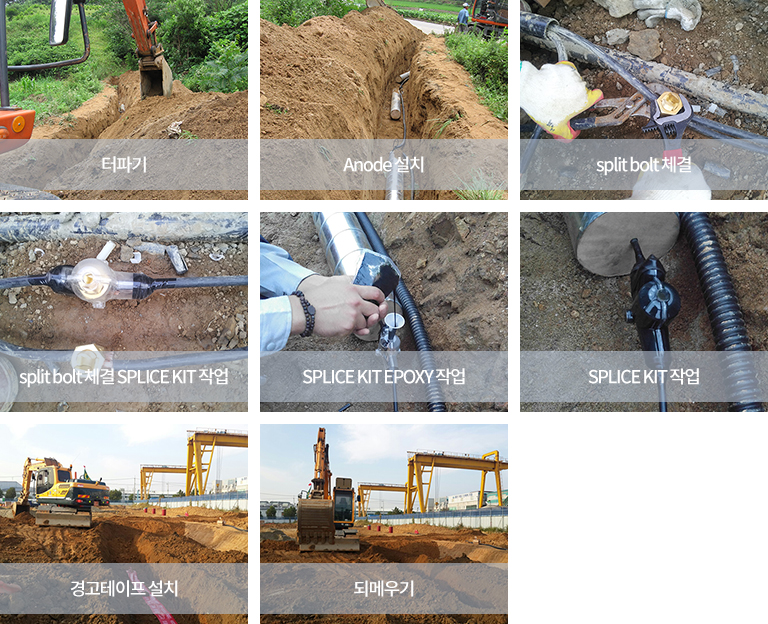

SHALLOW

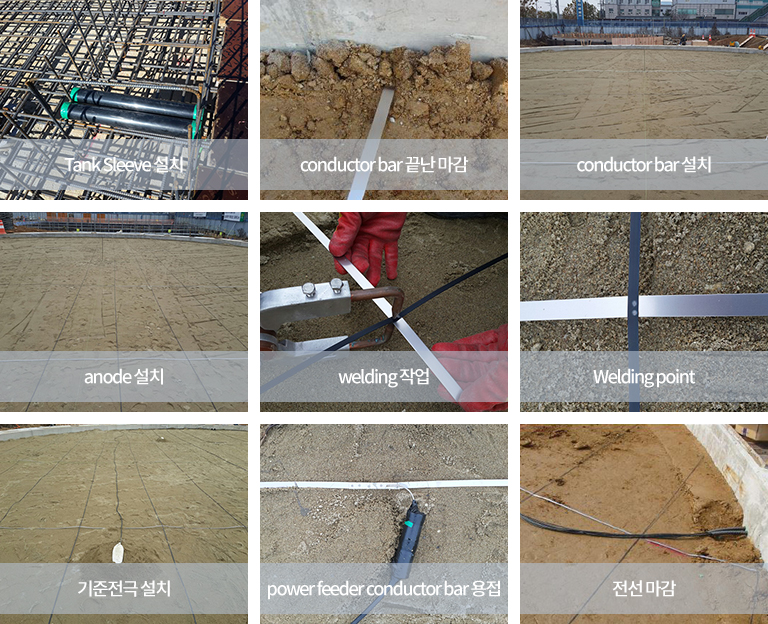

Tank bottom

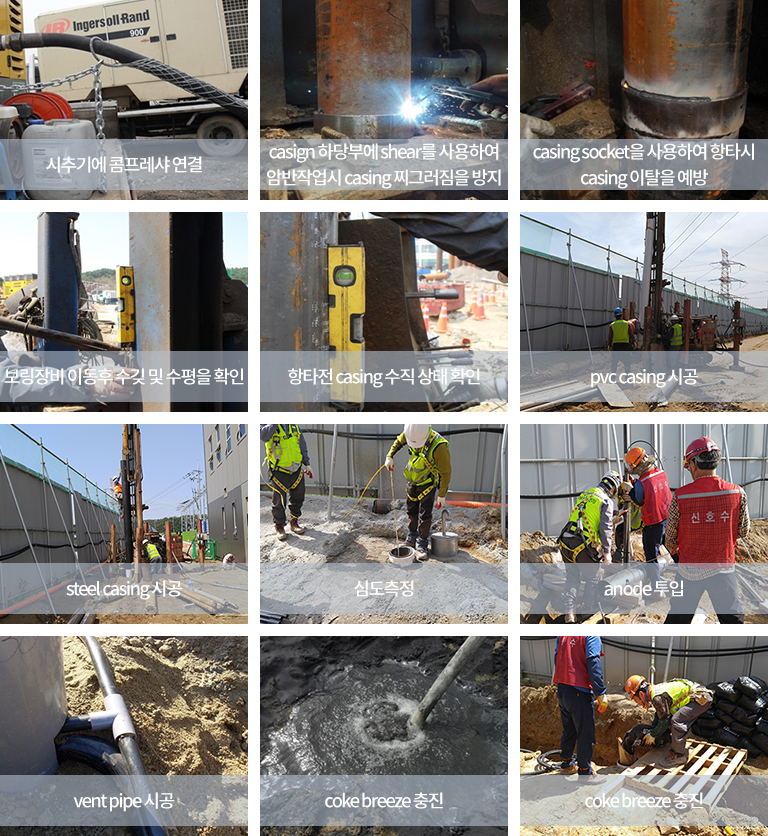

deep well

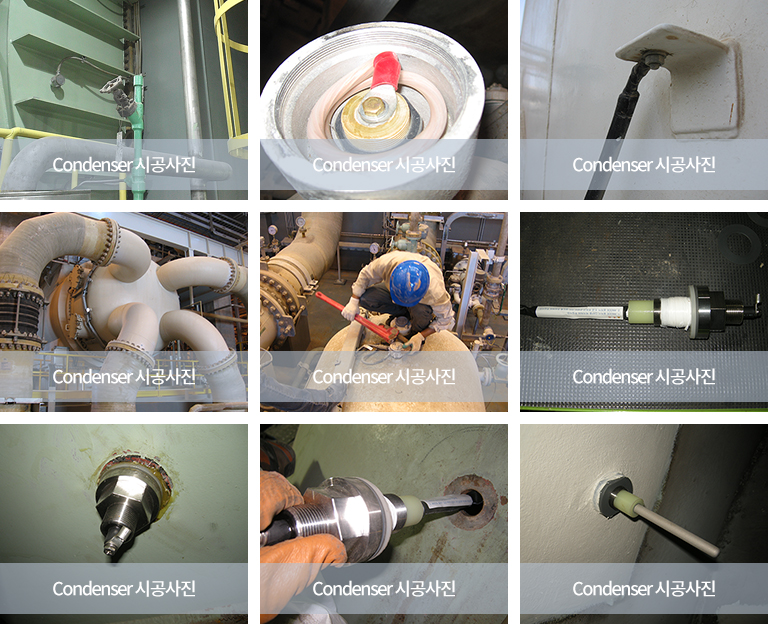

Condenser

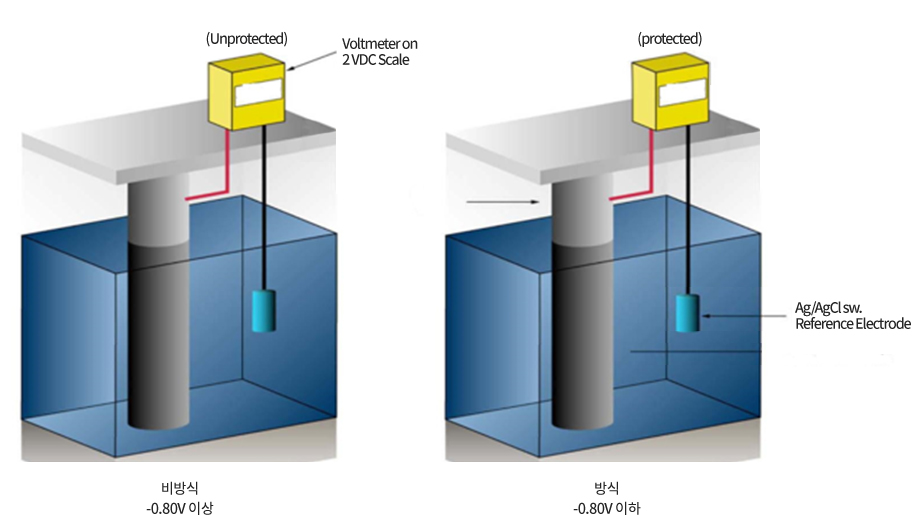

전위 측정 방법

  1. 자연전위 측정 : 방식전류를 흘리지 않은 상태에서 측정
  2. 방식전위 측정 : 정류기를 이용하여 방식전류를 흘린 후 측정

전위측정순서 :

  • 정류기 off

  • 자연전위측정

  • 정류기 on

  • 방식전위측정
